1080i 影像擷取卡 Intensity Pro 入手

因為某些原因需要用到 1080i 擷取卡,
所以就花了 NT$ 13,440 跟鼎鋒買了一張 Intensity Pro,
如果買的不是 Pro 版的話會少 S 端子、色差輸入等等的功能,
也就是只有 HDMI,
不太爽買半殘的東西所以乾脆買了 Pro 版;
別去 Yahoo 拍賣那家黑店買,
找鼎鋒用 NT$ 19,990 買那張卡的話還能有一年免費送原廠修理和技術諮詢。

買了這種東西首當其衝的就是硬碟效能,
因為主機裡面沒有空的 PCI-E 槽裝 3ware 的 RAID 卡了,
就姑且試試 Intel 南橋的軟體 RAID 功能,
之前買的 WD 5000AAKS 停產只剩下 AACS,
所以又跑去 NOVA 買了三顆 WD 7600AAKS 來做成 RAID 0,
其實手冊上面是說抓 1080i 要八顆才夠力,

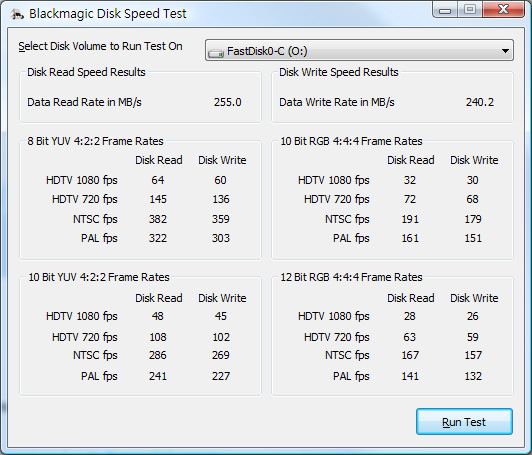

不過 7600AAKS 做 RAID 0 的效能其實也還不差:

原廠光碟附的 Media Express 雖然陽春其實也夠用了,
這款產品的主要儲存格式是 Uncompressed 8-bit YUV,
所以其實看 8 Bit YUV 4:2:2 Frame Rates 就能大概估一下硬碟跟不跟得上,
HDTV 1080 fps 的寫入有 60 fps 已經是 29.97 fps 的兩倍了,
沒發生什麼意外的話基本上都能順利擷取。

1080i 實際上的畫面每格只有一半的水平線,
所以高速移動的畫面抓起來絕對是會一絲一絲的,
這個可以在 Avisynth 裡 call 王道的 Yadif 來做 deinterlace,
不過因為存出來的是 UYVY 格式的影像,
Yadif 只吃 YUY2 或 YV12,
所以在餵進去之前還得先做轉換,
整個 .avs 檔大概這樣就夠了:

寫完之後丟進 MeGUI 跑 x264 的 HQ-Insane Profile 再加設成 3-pass 就可以做壓縮,
愛走鎖定流量路線的 bitrate 至少要 2000 以上才保得住原始畫質,
不想壓的話直接把 avs 檔拖進 media player classic 播放 deinterlace 過的畫面也行。

  • via

    不好意思冒昧,請較一下,使用Intensity Pro抓XBOX360 HDMI輸入720p會不會有下面這張圖的情形,就是錄影畫面下面有條黑線如下圖:
    http://viateam.myweb.hinet.net/capture.png

  • 沒抓過 720p 所以不確定耶,
    現在 xbox360 不在手邊。

  • via

    那其設備輸入HDMI的720P會出現這種問題嗎,我試過新舊driver都會這樣,總覺得我這張卡有問題...ToT

  • 不好意思剛剛沒看清楚你的問題,
    我的 XBOX360 不是新賣 HDMI 版,
    所以只能用色差或 VGA 輸出高解析度畫面,
    如果你想知道色差的結果我可以幫你測一下。

  • via

    話說色差端我無法顯示畫面,不知道怎麼設定才能正確輸出,煩請uranus兄測試看看了...XD

  • via

    色差輸入我跟你設定一樣,但是顯示不出來,只不過現在既然色差端也有這問題,我也不用試了...
    很白痴的問,這樣的AviSynth要怎寫...T~T

  • via

    話說Xbox360 HDMI輸入1080i反而不會有黑線,真是亂奇怪的...Orz

  • via

    話說色差端輸入,之前調的跟uranus兄設定一樣也看不到畫面,只不過看起來應該是Xbox 360的問題。
    只不過很詭異的是,偏偏1080i輸入,反而不會有畫面底部一條黑線的問題。
    另外白痴問一下,寫AviSynth要怎寫,是把畫素補足嗎?T~T

  • via

    AviSynth Crop把畫面剪裁,只不過這樣不就壓成h264 720p的影片不就少了一條線?

  • 好像剛剛 Spam Karma 2 把你的 comment 都一口氣 ban 光了,
    可能是連續 post 的關係,
    突然消失可能嚇了你一跳 XD

    Crop() 有兩種 syntax,
    你要的應該是 Crop(左, 上, -右, -下) 這種,
    負號一定要打表示你是要用這個版本的 Crop(),
    實際上切多少跟那個負號無關;
    如果 Crop() 有什麼比例限制的話,
    你可以考慮用 AddBorders() 先補黑邊再切,
    切完以後你可以考慮用 LanczosResize() 把它拉回 1280x720。

    其實我不會太 care 那一條黑線,
    因為這樣裁完又拉大多少會破壞畫質。

  • via

    這個Blog的System很囧,不好意思發了一堆,感謝uranus兄的熱心回答。
    我晚點改用1080i轉壓720p試試看...o_Oa

  • 可能是我 SK2 裝了又沒 tune 的關係,
    它的選項多到讓人有點懶得去慢慢看,
    剛剛查了一下可能是 snowball effect 的預設值造成的,
    我先 disable 看看。

    1080i 轉 720p 靜態影像可能會不太乾淨,
    建議你比較一下砍黑線再拉大以及從 1080i 轉過去這兩種方法,
    這結果會因你錄的動態影像性質不同而異,
    也會因你的用途而有不同的選擇;
    如果你只是要讓人家以正常播放影片的方式來觀看你的作品,
    1080i 通常會是比較不錯的選擇 (流暢性高,但高速移動畫面容易出現橫紋);
    如果你是要抓其中幾張靜態影像貼到網頁上展示,
    或是考慮到別人可能會用在精彩片段定格來觀看你的影片的話,
    那 720p 會是比較好的選擇
    (這種用途上 1080i 的表現相當於 540p,但這樣說並不代表 1080i 等於 540p)。

  • via

    說實在很不爽,網上日本那邊其他卡錄的Xbox360就不會這樣,台灣這邊代理商說會幫問到現在都沒下文,剛已經寫信去國外官網詢問,希望給個交代...Orz

  • via

    寫信給國外後,總公司測測回我說叫我卡寄回去,他們要測測看,
    信中最後有問我說記憶體共幾G,隨機存取有沒有問題。
    晚點會拿MemTest測測看8GB的海盜船記憶體,uranus兄記憶體多少G?
    老外問這個奇怪問題,現在兩張卡測XBOX360都這種結果了...

    另外國外測試的這些圖,估計也是用Intensity抓的,下面也是一條線。
    http://media.teamxbox.com/games/ss/1876/full-res/1232487533.jpg
    http://media.teamxbox.com/games/ss/1876/full-res/1232487235.jpg
    http://media.teamxbox.com/games/ss/1876/full-res/1232487170.jpg
    http://media.teamxbox.com/games/ss/1876/full-res/1232487054.jpg

    話說我的卡有跟代理商買保固,準備請他們處理寄送的問題了,最近流行打太極嗎,都要消費者自己try...

  • via

    請教一下uranus兄系統的記憶體共多少?國外原廠幫忙測試後,最新回信問我記憶體共幾G,難道是超過2GB會有問題嗎...

  • 日本的 PV3 or PV4 我不太想用,
    因為用它們還要去超 PCI 的時脈,
    不是很好,
    除非買 server 主機板插 PCI-X,
    不然也沒有 PCI-E 的版本可以選購。

    我插 4G 的記憶體,
    我是認為那條黑線應該跟卡故障無關,
    應該是 xbox360 或 intensity pro 軟體或硬體設計上的 bug (也許真的記憶體容量有影響),
    不過有買保固確實是比較能大聲要求他們處理啦,
    因為裡面好像還包含其它售後服務的樣子。

  • via
  • 原來日本還有這種卡喔?
    以前還真的是沒有看過,
    有機會的話買來玩玩看好了,
    不過基本上我下一張卡最起碼的要求是要支援 1080p。
